Unit UPO3152E 2 Kanallı Dijital Ultra Fosforlu Osiloskop

Unit UPO3152E, yüksek performanslı ultra fosfor teknolojisi, geniş bant genişliği ve gelişmiş tetikleme özellikleriyle donatılmış profesyonel bir osiloskop modelidir. İki yüz elli megahertz sınıfındaki cihazlarla yarışan yüz elli megahertz analog bant genişliği, iki buçuk gigasample saniyelik örnekleme hızı ve çok seviyeli yoğunluk derecelendirmesi ile mühendislik testlerinden akademik araştırmalara kadar geniş bir kullanım alanına sahiptir.

Özel üç boyutlu fosfor teknolojisi sayesinde sinyal yoğunluğu, renk derinliği ve dalga formu davranışları gerçekçi olarak görüntülenebilir. Bu durum özellikle karmaşık sinyallerin analizinde büyük avantaj sağlar. Cihaz, geniş tetikleme seçenekleri, gelişmiş matematiksel işlemler ve çok yönlü arayüz yapısı ile kullanıcıların tüm profesyonel ihtiyaçlarına yanıt verir.

Unit UPO3152E’nin Öne Çıkan Özellikleri

150 MHz Analog Bant Genişliği

Yüksek bant genişliği, hızlı değişen analog ve dijital sinyallerin kayıpsız ve kararlı şekilde görüntülenmesini sağlar.

2.5 GSa/s Örnekleme Oranı

Tek kanalda iki buçuk gigasample saniyelik gerçek zamanlı örnekleme kapasitesi, hassas sinyal analizi için ideal yapıdır.
Çift kanal kullanımında bir nokta yirmi beş gigasample saniyelik yüksek bir performans korunur.

Derin ve Seçilebilir Bellek Yapısı

Bellek derinliği yedi bin nokta ile yetmiş milyon nokta arasında ayarlanabilir.
Bu seçenek, kullanıcıya hem hızlı yakalama hem de uzun süreli sinyal kayıtlarında esneklik sağlar.

200.000 wfms/sn Dalga Formu Yakalama

Oldukça yüksek yakalama hızı sayesinde ani hatalar, gürültüler ve geçici sinyal bozulmaları kolaylıkla tespit edilir.

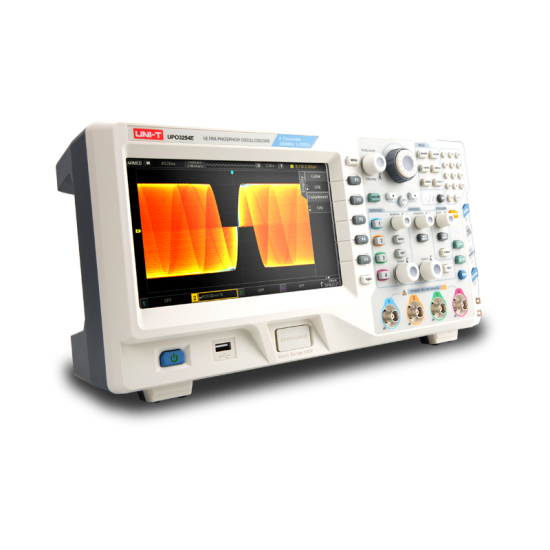

Ultra Fosfor 3D Görüntüleme

Üç boyutlu fosfor teknolojisi ile dalga formu yoğunluğu 256 seviyeye kadar görüntülenebilir.
Bu özellik özellikle karmaşık dalga formlarının analizinde büyük avantaj sağlar.

Geniş Tetikleme Seçenekleri ve Kod Çözme

Cihaz; kenar, pencere, n kenar, süre, gecikme, darbe genişliği, video, kod, kurulum tutma ve daha birçok gelişmiş tetik modunu destekler.
Ayrıca RS232, UART, I2C, SPI, USB, CAN, LIN ve FlexRay protokollerinde gerçek zamanlı kod çözme yapabilir.

Gelişmiş Matematiksel İşlemler

A artı B, A çarpı B, A bölü B, AB işlemleri ve FFT dahil çok sayıda matematiksel analiz seçeneği sunar.

8 İnç TFT LCD Ekran

Sekiz inç geniş WVGA ekran, dalga formlarının net, parlak ve geniş bir alanda görüntülenmesini sağlar.
Uzun süreli laboratuvar çalışmalarında göz konforu sunar.

Geniş Arayüz Seçenekleri

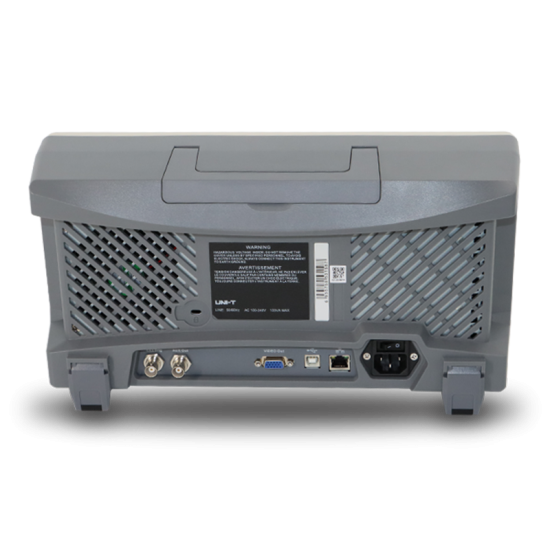

USB Host, USB Device, LAN, VGA çıkışı, AUX Out ve EXT Trig gibi bağlantı arayüzleri standart olarak sunulur.
Opsiyonel AWG modülü ile sinyal üretim özellikleri eklenebilir.

Teknik Özellikler (Özet)

• Analog bant genişliği: yüz elli megahertz
• Kanal sayısı: iki
• Örnekleme hızı: iki buçuk gigasample saniye tek kanal, bir nokta yirmi beş gigasample saniye çift kanal
• Bellek: yedi bin ile yetmiş milyon nokta arasında seçilebilir
• Dalga formu yakalama: iki yüz bin dalga saniye
• Zaman tabanı: iki nanosaniye ile kırk saniye bölümü
• Dikey çözünürlük: bir milivolt ile yirmi volt bölümü
• Giriş empedansı: bir megaohm artı on sekiz piko farad
• Ekran: sekiz inç TFT, sekiz yüz dört yüz seksen çözünürlük
• Ağırlık: dört nokta iki kilogram
• Boyut: üç yüz yetmiş x yüz doksan beş x yüz yirmi beş milimetre

Kullanım Alanları

Unit UPO3152E, güçlü donanımı ve geniş analiz yetenekleriyle birçok endüstride tercih edilmektedir:

• Ar-Ge laboratuvarları
• Otomotiv elektroniği ve motor kontrol sistemleri
• Seri veri haberleşme protokol analizleri
• Jitter ve titreşim analizleri
• PCB tasarım ve doğrulama
• Elektronik ekipman üretim hatlarında kalite kontrol
• Sensör ve modül karakterizasyonu
• Üniversite ve teknik eğitim laboratuvarları

Bu alanlarda karmaşık sinyallerin hızlı, doğru ve detaylı şekilde incelenmesini sağlar.

Sonuç

Unit UPO3152E 2 Kanallı Dijital Ultra Fosforlu Osiloskop; yüksek örnekleme kapasitesi, geniş bellek seçenekleri, derin tetikleme özellikleri ve üç boyutlu fosfor teknolojisi ile profesyonel mühendisler ve teknik uzmanlar için güçlü bir analiz çözümü sunar.
Gelişmiş donanımı ve geniş arayüz desteği sayesinde modern laboratuvarların ihtiyaç duyduğu hız, hassasiyet ve güvenilirliği bir arada sağlar.
