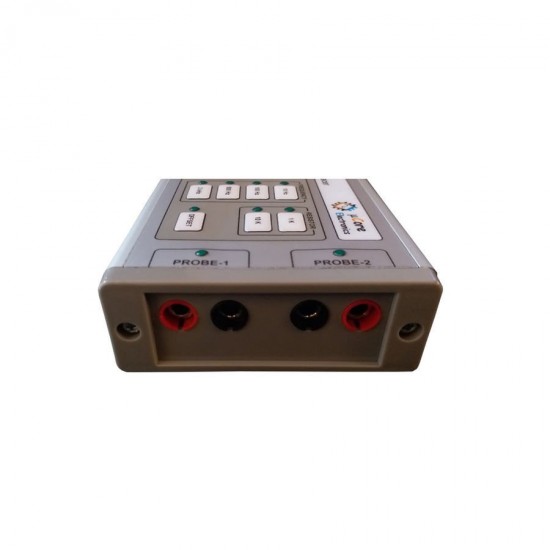

Ucore UCE-CT220S Arıza Hata Bulucu ve Eğri İzleyici

Akım-gerilim (I-V) test yöntemi, PCB onarımı için dünyada oldukça yaygın olarak kullanılmaktadır. Arıza tespiti yapılacak PCB kartlarına enerji vermeden arıza tespiti yapılabilir. Test gerilimi, kaynak direnci ve frekans değerlerinin farklı kombinasyonları ile cihaz üzerinden 32 farklı, PC programı üzerinden 40 farklı test koşulu oluşturulabilir.

PC Yazılımında iki mod vardır.

1. Temel (Basic) mod
2. Gelişmiş (Advanced) mod

Temel modda, test adımları manuel olarak ayarlanabilir. Dual mod etkinleştirilerek, iki PCB kartı, anlık karşılaştırılabilir. Karşılaştırma belirli bir tolerans dahilinde yapılır ve bu değişken kullanıcı tarafından ayarlanabilir. Karşılaştırmanın sonucu program tarafından görsel ve işitsel olarak raporlanır. Sesli uyarı tercih edilmezse, kullanıcı tarafından bu özellikle kapatılabilir. Kapasite ve direnç gibi temel devre elemanlarının değerleri ekranda görüntülenir.

Gelişmiş modda, Elektronik kartlar için bir veri tabanı oluşturulabilir. PCB üzerindeki her noktanın empedans eğrisi kaydedilir. Bu kayıtlar PCB'nin görsel görüntüsü ile eşleştirilerek gelecekte aynı kartı test ederken, hangi koordinatta hangi empedans eğrisinin olduğu görülür.

Ürünün diğer bir özelliği de PC'ye bağlı kalmaksızın olarak bağımsız (standalone) modda kullanılabilmesidir. Bu durumda empedans eğrileri herhangi bir osiloskopta gözlemlenebilir. Bağımsız modda cihaz, PC programındaki temel moda benzer özelliklerde çalışır. Cihazdaki bir buzzer ile karşılaştırmanın sonucu, cihaz tarafından sesli bir şekilde rapor edilir.

Cihazın genel özellikleri;

• Kanal sayısı: 2
• Test sinyali: Sinüs
• Test Frekansı: 10Hz, 100Hz, 500Hz, 2kHz
• Açık devre gerilimi: ± 2.5V, ± 5V, ± 10V, ± 20V
• Akım limit direnci: 47R (2.5V ve 5V kademelerinde), 1kΩ, 10kΩ
• Prop konektörü: 4mm banana korumasız multimetre probu

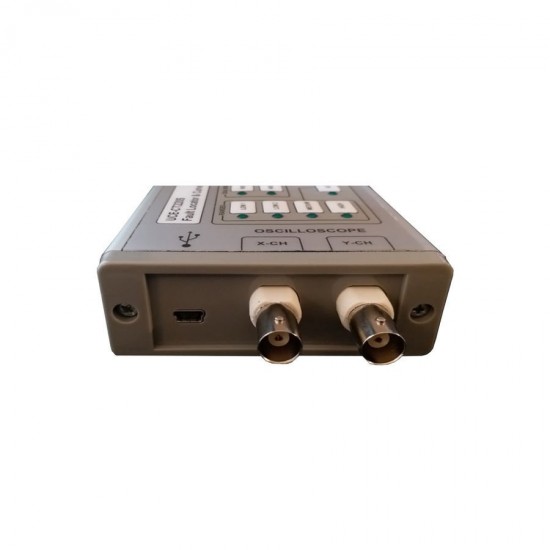

• Osiloskop çıkışı: 2 BNC konektör
• PC bağlantısı: mini USB konektör (USB HID protokolü)
• Depolama: Yazılım güncellemesi için dahili 8 MB USB disk
• PC yazılımı dili: İngilizce
• Güç tüketimi: 4W
• Boyutlar: 169x83x31mm
• Ağırlık: 245gr.
• Garanti: 1 yıl

Ürün içeriği:

• UCE-CT220S
• iki set 4mm banana multimetre probu
• Bananadan krokodile çevirici kablo
• iki adet BNC-BNC kablo (osiloskop bağlantısı için)
• USB kablosu
