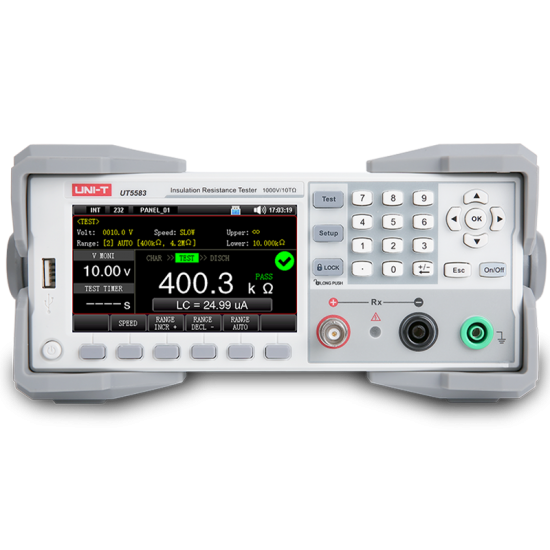

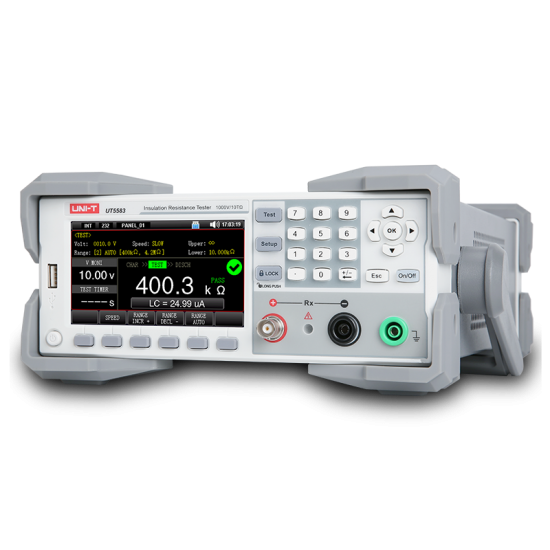

Unit UT5583 Yalıtım Direnci Test Cihazı

Unit UT5583, endüstriyel ekipmanlarda, elektrik sistemlerinde ve yüksek gerilimli devrelerde yalıtım güvenliğini doğrulamak için geliştirilmiş çok fonksiyonlu bir yalıtım direnci test cihazıdır. Geniş ölçüm aralığı, programlanabilir test süresi, hızlı test hızı ve kapsamlı bağlantı seçenekleri ile üretim, bakım ve laboratuvar ortamlarında profesyonel ölçüm kabiliyeti sunar.

Yalıtım testlerinin hatasız yapılması, hem cihazların uzun ömürlü çalışması hem de kullanıcı güvenliği açısından büyük önem taşır. UT5583, yüksek doğruluklu ölçüm parametreleri, güçlü çıkış voltajı kapasitesi ve gelişmiş alarm sistemi ile güvenilir sonuçlar sağlayan bir test çözümüdür.

Ürün Özellikleri

Ölçüm parametreleri: Yalıtım Direnci ve Kaçak Akım

Çıkış voltajı: 1V~1000V (DC)

Gerilim doğruluğu:

≥10V, ±%1+1V

<10V, ±%10+0,1V

Ölçüm aralığı: 10kΩ~10TΩ

Ölçüm doğruluğu: <1M: %5;≥1M: %1; ≥1G: %3 ;≥10G: %5; ≥1T: %10

Test hızı: Hızlı: 30 ms/zaman, orta: 100 ms/zaman, yavaş: 500 ms/zaman

Aralık moduL: Otomatik, kilitleme, sıralama

Maksimum şarj akımı: 25mA±5mA

Sonuçları göster: Gerilim, akım, direnç, sıralama sonuçları, sesli ve ışıklı alarm

Tetikleme modu: Dahili, manuel, harici ve uzaktan

Şarj süresi: 0~999s, programlanabilir

Test süresi: 0~999s, programlanabilir

Deşarj süresi: 0~999s, programlanabilir

Dosya yönetimi: 100 test dosyası

Karşılaştırıcı işlevi: evet

U disk veri kaydı: evet

İletişim kontrolü: evet

Ekran: 4,3 inç TFT-LCD

Protokol: SCPI, Modbus RTU

Arayüz: RS232C，USB HOST，İŞLEYİCİ，AYAK， LAN，RS485(isteğe bağlı)

Unit UT5583 Öne Çıkan Özellikler

Geniş Çıkış Voltajı Aralığı

Cihaz, bir ile bin volt arası DC çıkış voltajı üretebilir.
Bu sayede küçük komponentlerden yüksek gerilimli ekipmanlara kadar farklı kategorilerde yalıtım testi yapılabilir.

Ultra Geniş Yalıtım Direnci Ölçüm Aralığı

On kilo ohm ile on tera ohm aralığında ölçüm yapabilir.
Bu geniş kapasite, hem düşük hem yüksek direnç seviyelerinde kararlı test sonuçları sunar.

Yüksek Hassasiyet

On mega ohm altındaki ölçümlerde yüzde beş, bir mega ohm üzerindeki ölçümlerde yüzde bir doğruluk sağlar.
Giga ohm ve tera ohm seviyelerinde bile güvenilir sonuç üretir.

Hızlı Test Süreci

Test hızları hızlı otuz milisaniye, orta yüz milisaniye ve yavaş beş yüz milisaniye olarak ayarlanabilir.
Bu özellik, hem seri üretim ortamlarında hem de detaylı analiz gerektiren ölçümlerde esneklik sağlar.

Gelişmiş Test Modları

Otomatik, kilitleme ve sıralama aralık modları ile farklı test senaryolarına uyum sağlar.
Programlanabilir şarj süresi, test süresi ve deşarj süresi ile süreç standardizasyonu artırılır.

Çok Yönlü Tetikleme Seçenekleri

Dahili, manuel, harici ve uzaktan tetikleme modları sayesinde cihaz hem bireysel kullanım hem otomasyon sistemlerine kolay entegrasyon için uygundur.

Gelişmiş Alarm ve Sonuç Gösterimi

Gerilim, akım, direnç ve sıralama sonuçları detaylı şekilde ekranda görülür.
Cihaz sesli ve ışıklı alarm ile kullanıcıyı uyarır.

Dosya Yönetimi ve Veri Kaydı

Cihaz üzerinde yüz farklı test dosyası saklanabilir.
U disk desteği ile ölçüm verileri kolayca dışarı aktarılabilir.

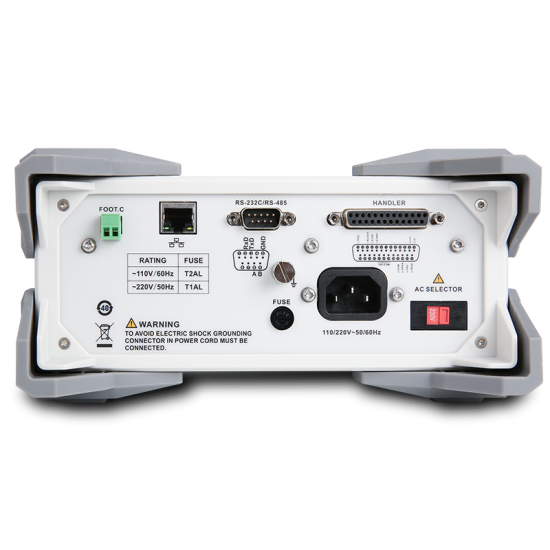

Geniş Arayüz Seçenekleri

Cihaz, modern kontrol ve iletişim protokollerini destekler.
RS232, USB Host, işlemci bağlantısı, ayak pedalı bağlantısı, LAN ve isteğe bağlı RS485 arayüzleri ile gelişmiş entegrasyon mümkündür.
SCPI ve Modbus RTU protokollerini destekler.

Kullanım Alanları

Unit UT5583, yüksek doğruluk ve geniş aralık avantajı sayesinde birçok profesyonel uygulamada kullanılır.

• Elektrik panoları ve yüksek gerilim sistemleri
• Motor, jeneratör ve transformatör yalıtım kontrolü
• Endüstriyel bakım ve Ar-Ge testleri
• Ev aletleri ve elektronik ekipman güvenlik testleri
• Güç elektroniği donanımlarında yalıtım analizi
• Laboratuvar ve kalite kontrol merkezleri
• Üretim hatlarında hızlı yalıtım testi

Yalıtım direnci ve kaçak akım ölçümlerinde güvenilir sonuç elde edilmesi gereken her ortamda tercih edilir.

Sonuç

Unit UT5583 Yalıtım Direnci Test Cihazı, yüksek güvenlik testlerinde ihtiyaç duyulan doğruluk, hız ve esnekliği sağlayan profesyonel bir test çözümüdür. Geniş veri kaydı, programlanabilir test süreci ve çoklu arayüz desteği sayesinde hem mühendislik hem üretim süreçlerinde kullanıcıya büyük kolaylık sağlar.
