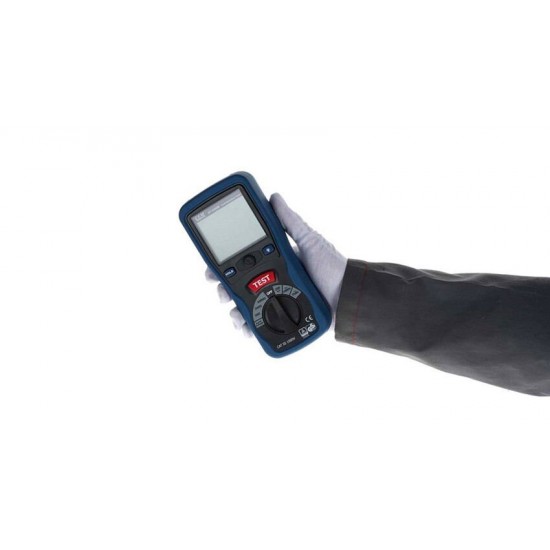

CEM DT-5300B Toprak Zemin Direnci Kontrol Cihazı

Genel Özellikler

• Çift göstergeli büyük LCD ekran, kolay okunabilir ve arka aydınlatma özelliği sayesinde düşük ışık koşullarında bile rahat kullanım sağlar.
• 200kΩ, elektrik devrelerinde direnç ölçümü yapabilme özelliği ile arıza tespiti ve bakım işlemlerini kolaylaştırır.
• 750V, ev ve endüstriyel tesislerdeki AC gerilim ölçümlerinde kullanılabilir.
• 1000V, doğru akım devrelerinde yüksek hassasiyetle gerilim ölçümleri yapar.
• Saniyede 2.5 örnekleme hızı ile hızlı ve doğru veri toplama imkanı sağlar.
• Otomatik sıfır ayarı, her ölçümde doğru sonuçlar almanızı sağlar ve manuel ayar gereksinimini ortadan kaldırır.
• En yüksek hanedeki rakam 1 olarak görüntülenir, bu sayede ölçüm aralığı dışına çıkıldığında uyarı verir.
• Çalışma voltajının altındaki gerilimlerde gösterim yapar, böylece düşük gerilim durumlarını tespit eder.
• Yaklaşık 15 dakika kullanılmadığında, pil ömrünü korumak için otomatik olarak kapanır. Cihazı tekrar açmak için döner anahtarı OFF konumuna getirip, ardından istenen fonksiyona çevirmeniz yeterlidir.
• 6x1.5V AA boyutunda pil veya eşdeğer (DC9V), kolay bulunabilir pil seçenekleri ile cihazın uzun süreli kullanımını destekler.
• Pil dahil yaklaşık 700g, hafif ve taşınabilir olması sayesinde saha çalışmalarında rahatlıkla kullanılabilir.

Çalışma Prensibi

• Toprak direncinin ölçümü, Ohm Kanunu’na dayanır. E1, P1, P2 ve E2 elektrotları arasına 20 metre mesafe ile gömülerek ölçüm yapılır.
• Akım sabit olduğunda, ölçülen voltaj toprak direnci ile doğru orantılıdır. Diğer sinyallerden kaynaklanan hataları önlemek için, metre okuması uygulanan sinyalin frekansında örneklenir.
• 50 Hz harmoniklerinden kaynaklanan hataları önlemek için yaklaşık 300 Hz civarında tek sayı bir frekans seçilir.
• Alan Etkili Transistör (FET) kullanılarak metre okuması seçilen frekansta örneklenir. Bu sayede DC kaynaktan izolasyon sağlanır.
• Ölçülen maksimum değer, swamping direnci ve seri direncin değerini belirler. Seri direnç, toprak üzerinden geçen akımın sabit kalmasını sağlar.
• Farklı ölçüm aralıklarında çalışabilmek için, farklı AC sinyal gerilim ve akım değerleri seçilmiştir. AC sinyaller, dahili bir invertör tarafından üretilir.
