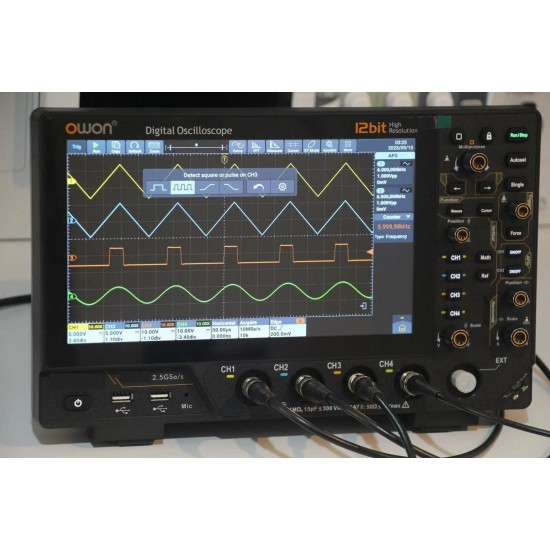

Owon ADS3104A Osiloskop 100MHz 4 Kanal

Owon ADS3104A Osiloskop - 100 MHz, 4 Kanal, 10” Dokunmatik Ekran, 12 Bit Çözünürlük

Owon ADS3104A Osiloskop:

Owon ADS3104A, ADS3000A serisinin en gelişmiş modellerinden biridir ve kullanıcılarına yüksek performanslı test çözümleri sunar. 100 MHz bant genişliği ve 4 kanal desteği ile bu osiloskop, hızlı ve doğru sinyal analizleri yapabilmenize olanak tanır. 10.1 inçlik geniş dokunmatik ekranı ve 12 bit dikey çözünürlüğü ile yüksek çözünürlükte görüntüleme sağlar. Gelişmiş analiz yetenekleri ve çoklu bağlantı seçenekleri ile eğitim, Ar-Ge ve profesyonel kullanım için mükemmel bir tercihtir.

Ana Teknik Özellikler:

• Bant Genişliği: 100 MHz (-3 dB)
• Kanal Sayısı: 4 + Eksternal
• Örnekleme Hızı: Gerçek zamanlı 2.5 GSa/s (tek/çift kanal), 1.25 GSa/s (tüm kanallar)
• Kayıt Uzunluğu: 100M
• Dalgaformu Yenileme Hızı: 500.000 wfms/s
• Dikey Çözünürlük: 12 bit
• Gerilim Aralığı: 500 µV/div – 10 V/div
• Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
• Giriş Empedansı: 1 MΩ ±2% / 50 Ω ±2%

Ekstra Özellikler:

• Segmented Memory: Evet, segmentasyon desteği mevcut
• Mask Test (Pass/Fail): Evet, geçer/başarısız mask testi desteği

Tetikleme ve Ölçüm Fonksiyonları:

• Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Runt, Pencere, Zaman Aşımı, N. Kenar, Lojik, RS232/UART, I2C, SPI, CAN, LIN
• Otomatik Ölçümler: Frekans, periyot, yükselme/düşme süresi, RMS, Vpp, faz farkı vb.
• Matematiksel İşlemler: +, -, *, /, FFT, dijital filtreler, trigonometrik fonksiyonlar

Dahili Fonksiyon Jeneratörü (AFG):

• Frekans Çıkışı: 50 MHz (çift kanal)
• Modülasyon Türleri: AM, FM, PM, FSK, Sweep, Burst
• Bode Diyagramı: AFG işlevi gerektirir

Ekran ve Görsel Özellikler:

• Ekran: 10.1 inç, 1024 x 600 çözünürlük, çoklu dokunmatik

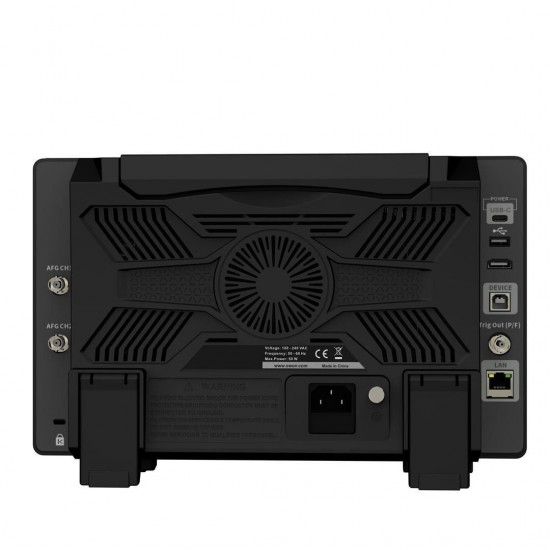

Bağlantılar ve Depolama:

• USB Bağlantıları: 1 adet USB cihaz / 3 adet USB host
• LAN, HDMI ve Type-C Güç Girişi: Mevcut
• Kablosuz Modül (Opsiyonel): Wi-Fi / Bluetooth ile FTP, yazıcı desteği
• Depolama: Gelişmiş dosya düzenleme ve dışa aktarma özellikleri

Güç ve Fiziksel Özellikler:

• Güç Girişi: 100V–240V AC, 50/60 Hz, CAT II
• Boyutlar: 325 × 209 × 111.5 mm
• Ağırlık: 3.2 kg

Kullanım Alanları:

• Protokol Analizi: UART, I2C, SPI, CAN, LIN çözümleme
• Eğitim ve Ar-Ge: Çok fonksiyonlu kullanım
• Servis ve Bakım: Taşınabilir yapı, saha kullanımı

Kutu İçeriği:

• Standart: ADS3000A serisi cihaz, prob(lar), adaptör, USB kablo, kullanıcı kılavuzu
• Opsiyonel: Wi-Fi/Bluetooth modülü, taşıma çantası
