Kablosuz Şarj Modülü Ds-i12

Kablosuz Şarj Modülü Ds-i12 15W

5V 9V 2A Mobil Akıllı Telefon Oyuncak Pil Hızlı Şarj QI WPC V1.2.3 Samsung Apple

Hızlı şarj modlarının açılması için kaynağın usb çıkışlı ve hızlı şarj özellikli olması gerekir. DC kaynak ile standart şarj modunda çalışır.

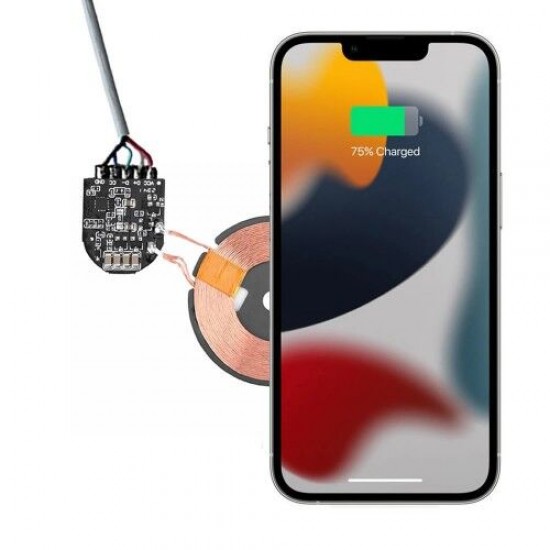

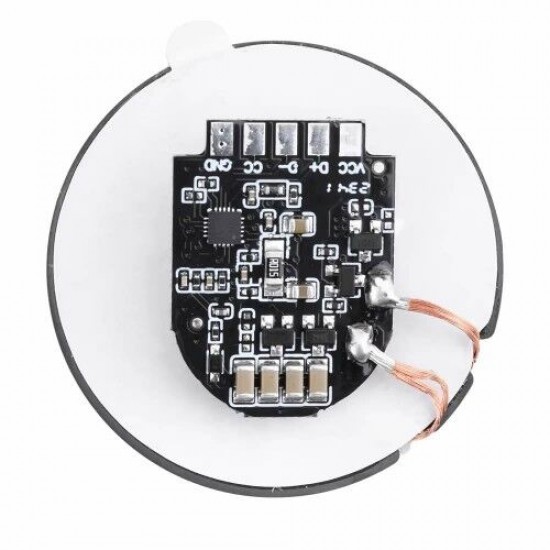

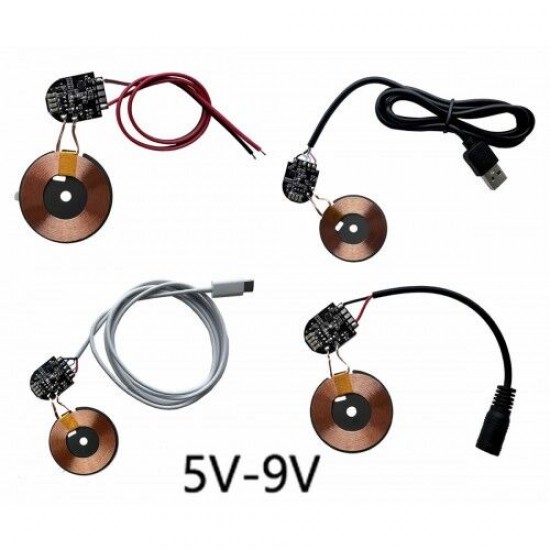

     QI/WPC V1.2.3 standartlarında çalışan küçük elektronik cihazlar için kablosuz şarj verici modülüdür. Telefon benzeri kablosuz şarj olabilen cihazlar için şarj kartı ve bobini ile kablosuz olarak enerjiyi aktarmada kullanılır. Modül beslemesini kart üzerindeki 5 adet lehimlenebilir pad üzerinden alır. Besleme + ve Toprak – padlerine yapacağınız bağlantılar ile cihazı besleyebilirsiniz. 7, 8 ve 9 numaralı resimlerde çeşitli bağlantı şekilleri gösterilmiştir. Bağlantıda usb kablo kullanıyorsanız D+, D- ve CC padlerine uygun kabloları bağlayarak usb adaptörün yüksek şarj modlarını aktif edebilirsiniz.

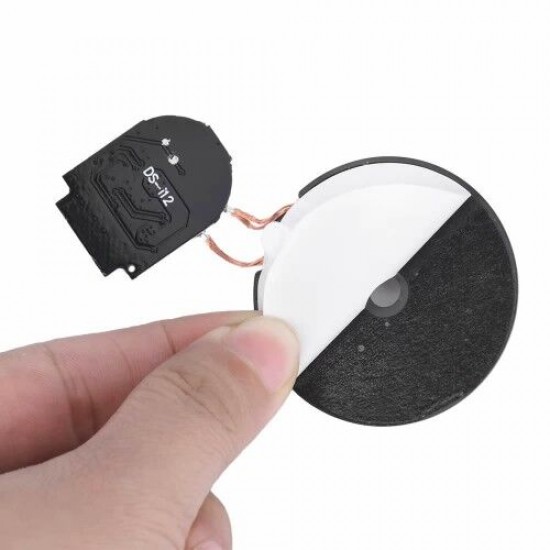

     Bobinin çok ince yapısı ile pek çok uygulamada kullanıma uygundur. 5mm mesafeden temassız şarj etmeye uygundur. Mobilya, cam, pleksi gibi metal olmayan malzemelerin altında ve içerisinde kullanılabilir. %73 verimlilikte enerji aktarımı yapabilir. 1A/2A şarj akımı ile hızlı şarj desteği verebilir.

Özellikler:

• Besleme usb: Maksimum 5V 2A / 9V 1.67A (QC / PD destekli adaptör)
• Besleme dc:  5V/9V  (10V üstünde yüksek voltaj koruması devreye girer)
• Şarj modları:  5W  /  7.5W  /  10W  /  15W
• Otomatik çıkış voltaj/akım ayarı desteği
• Şarj mesafesi: 5mm
• Algılama mesafesi: 10mm
• Desteklediği şarj protokolleri: QI, WPC V1.2.3
• Verim: En az %73
• Tak ve çalıştır
• Renk Siyah / Bakır
• Çalışma sıcaklığı:  -20C  /  65C
• Bobinde montaj deliği
• Bobin çapı:  43mm
• Bobin kablosu:  1cm
• Boyutlar:  21mm x 28mm
• Ağırlık: 8gr
